產品介紹

MS41969是一款雙通道 12V 步進電機驅動芯片，通過具有電流細分的電壓驅動方式以及扭矩紋波修正技術，實現了超低噪聲微步進驅動。芯片另外內置一個直流電機驅動器。MS41969內置了晶振放大模塊，可以使用無源晶振。

一、步進馬達驅動芯片-MS41969的特性：

電壓驅動方式，256細分微步進驅動電路（兩通道） ?
每個H橋較大驅動電流±1.2A ?
四線串行總線通信控制馬達 ?
內置直流電機驅動，較大驅動電流±0.5A ?
無源晶振 ?

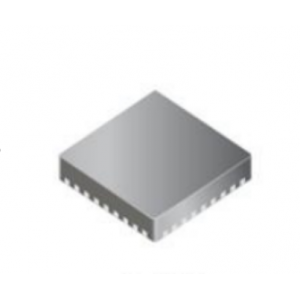

QFN36封裝（帶散熱片）

二、步進馬達驅動芯片-MS41969的應用：
