產(chǎn)品介紹

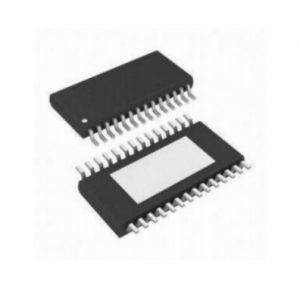

MS4998是一款雙極微步進電機驅動芯片，內置有8bit DAC，可以實現(xiàn)全步進，1/2，1/4，1/8，1/16，1/64，1/128，1/256八種步進模式；芯片具有較大35V，±1.5A的驅動能力。MS4998為脈沖控制步進模式，每在STEP腳加一個脈沖，電機前進一個微步；不需要相位序列表，也不需要高頻控制線以及復雜的程序控制界面。另外MS4998還具有固定電流衰減周期的整流器，能自動選擇電流的衰減模式：慢衰減和混合衰減?；旌?/span>衰減模式在前段衰減時間內為快衰減，剩余時間為慢衰減，此種衰減模式有助于減小電機噪聲，增加步進精度以及降低功耗。內部的同步整流電路能降低功耗，內置有過溫保護，過流保護，低壓保護以及短路保護電路，且芯片不需要特殊的上電過程。

一、步進馬達驅動芯片-MS4998的特性：

低輸出導通電阻
自動電流衰減模式的選擇和檢測
同步整流
混合衰減和慢衰減兩種模式
可兼容5V和3.3V邏輯輸入
過溫、欠電壓保護
低電流睡眠模式（<50uA）

二、步進馬達驅動芯片-MS4998的應用：
