產品介紹

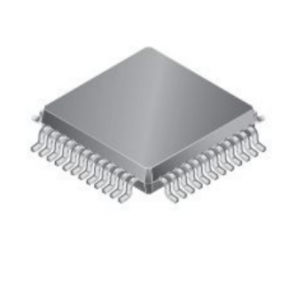

MS3999是一款四通道可編程電流的DMOS全橋驅動器，可以驅動兩個步進電機或者四個直流電機。每個全橋的驅動電流在36V電源下可以工作到1.2A。MS3999集成了固定關斷時間的PWM電流校正器；另外，芯片還集成了一個四通道8bit的DAC（數模轉換器），實現驅動器的通道電流的數字化控制；通過數字I2C接口對DAC輸入編程，可實現 256 微步進式電機驅動。PWM 電流校正器使用混合衰減模式，可以減小音頻電機噪聲，提高步進精度以及降低功耗。芯片還內置內部同步整流控制電路以降低PWM工作時的功耗。芯片集成的保護電路有熱關斷遲滯，低壓關斷保護（UVLO）以及翻轉電流保護，因此可以不需要特定的電源啟動次序。MS3999 采用TQFP48封裝。

一、步進馬達驅動芯片-MS3999的特性：

36V輸出
四通道全橋
四通道8bitDAC
DAC 可編程1倍或2倍的輸出
雙步進電機驅動
大電流輸出
３.３Ｖ和５Ｖ邏輯
同步整流
ＵＶＬＯ
過熱保護，翻轉保護

二、步進馬達驅動芯片-MS3999的應用：

直流電機控制

3D打印

機器人技術

工業應用
