產品介紹

MS35775是一款高精度低噪聲的兩相步進電機驅動芯片。芯片集成了快速模式與靜音模式來滿足高速與低速下的不同應用。芯片內置功率MOSFET，長時間工作平均電流可以達到1.4A，峰值電流2A。芯片集成了過溫保護，欠壓保護，過流保護，短地保護，短電源保護。

一、步進馬達驅動芯片-MS35775的特性：

2相步進電機，可以到達2A的峰值電流?
低導通電阻 ?
電壓范圍4.75~36V
STEP/DIR接口，可以選擇2，4，8，16，或者32微步進
內部256細分
電機靜止自動進入省電模式
內置檢測電阻模式可選（不再需要外部檢測電阻）

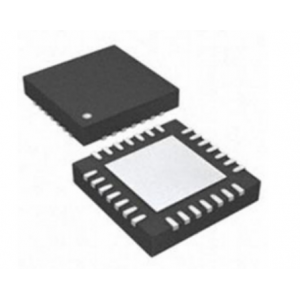

QFN28封裝（背部散熱片）

二、步進馬達驅動芯片-MS35775的應用：
