產品介紹

SS8833E是一種雙橋電機驅動器，具有兩個H橋驅動器，可以驅動兩個直流有刷電機、一個雙極步進電機、電磁閥或其他電感負載。

它的工作電壓為2.7V至16V，每個通道的負載電流可達1.0A。每個H橋的輸出驅動器塊由P+N溝道功率MOSFET組成，配置為H橋以驅動電機繞組。每個H橋包括調節或限制繞組電流的電路。

內部安全功能包括使用外部限流電阻實現輸出電流限制、欠壓鎖定、過電流保護（OCP）和過熱保護關機。過溫輸出報警，可用于指示熱關機。

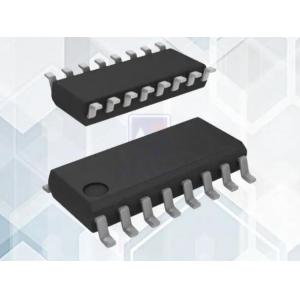

SS8833E封裝在管腳的5.0mm×6.4mmeTSSOP中，背面有一個裸露的散熱墊。

一、馬達驅動芯片 - SS8833E的特性：

寬電源電壓范圍：2.7V 至 16V
兩個內部全橋驅動器
低靜態電流：1.1mA
低睡眠電流: 1μA
熱關機和欠壓鎖定保護
過電流保護（OCP）
過溫輸出報警
低 MOSFET 導通電阻（HS:650mΩ；LS:350 mΩ）

二、馬達驅動芯片 - SS8833E的應用：
