產品介紹

SS6286L是一款DC雙向馬達驅動電路，它適用玩具類別的電機驅動、自動閥門電機驅動、電磁門鎖驅動等。它有兩個邏輯輸入端子用來控制電機前進、后退及制動。該電路具有良好的抗干擾性，微小的待機電流、低的輸出內阻，同時，他還具有內置二極管能釋放感性負載的反向沖擊電流。

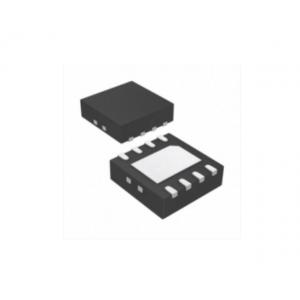

SS6286L的封裝形式是DFN4X4-8L，符合ROHS規范，引腳框架100%無鉛。

一、馬達驅動芯片 - SS6286L的特性：

驅動一路有刷直流電機
微小的待機電流，小于 1uA
低 RDS(ON)電阻
較大輸出持續電流 7.0A
工作電壓范圍：3.0V-18V
有緊急停止功能
有過熱保護功能
有過流限流及短路保護功能
封裝： DFN4X4-8L

二、馬達驅動芯片 - SS6286L的應用：
