產品介紹

MS90C104芯片能夠?qū)?通道的低壓差分信號（LVDS）轉換成35bit的TTL數據。時鐘通道經過鎖相之后與數據通道并行輸出。在時鐘頻率為175MHz時，30bit的RGB數據、3bit的LCD時序數據和 2bit的控制數據以1225Mbps的速率在每個LVDS數據通道中傳輸。輸入時鐘頻率為175MHz時，數據的傳輸速率為765.6Mbytes/sec。此款芯片是解決高帶寬、高速TTL信號層面的電磁干擾和電纜長度問題的理想產品。

一、低壓差分傳輸接口芯片-MS90C104的特性：

頻率范圍：8-175MHz 時鐘信號
較少的總線減少了連線尺寸和費用
供電電源 3.3V
低功耗模式
支持 VGA、SVGA、XGA、SXGA
6.125Gbps 數據吞吐量
765.6Megabytes/sec 帶寬
減小 LVDS 擺幅來減小電磁干擾（300mV LVDS 擺幅） ?
PLL 不需要外部結構
遵循 TIA/EIA-644 LVDS 標準

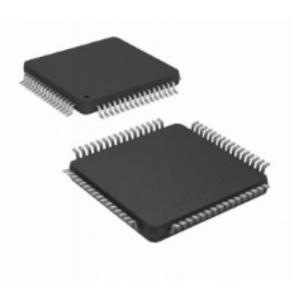

TQFP64 封裝

二、低壓差分傳輸接口芯片-MS90C104的應用：
