產品介紹

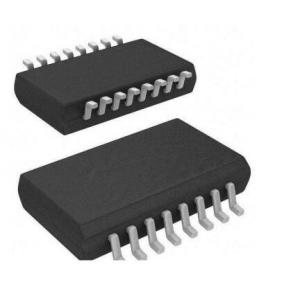

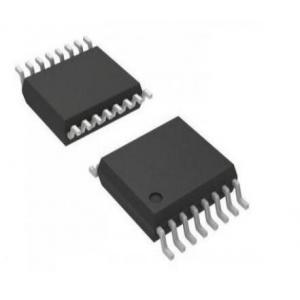

MS90C032/MS90C032T是一款低功耗、高數據傳輸率的四通道CMOS差分LVDS信號接收芯片。主要功能是接收低壓(350mV)差分信號并轉化成CMOS（與 TTL 兼容）輸出電平，且支持輸入開路、短路、錯誤偏置和三態輸出功能。其支持的數據接收率超過155.5 Mbps (77.7 MHz)。MS90C032采用SOP16封裝，MS90C032T采用TSSOP16封裝。

一、低壓差分傳輸接口芯片-MS90C032B的特性：

大于 155.5Mbps(77.7MHz)開關速率
低功耗
較大 600ps 通道傳輸延時差
較大 6.0ns 傳輸延時
支持輸入開路狀態
支持輸入短接和錯誤偏置
與 IEEE 1596.3 SCI LVDS、ANSI
與 TIA/EIA-644 LVDS 標準兼容
可應用于 SMD5962-95834 標準
SOP16、TSSOP16 封裝

二、低壓差分傳輸接口芯片-MS90C032B的應用：
