產品介紹

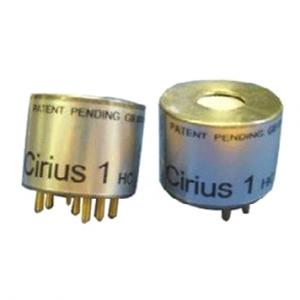

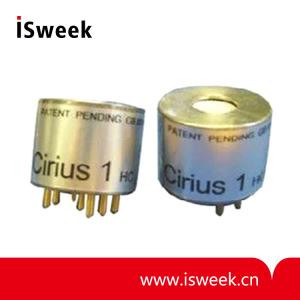

一、Cirius1微型紅外甲烷傳感器工作描述
Cirius 系列傳感器采用非擴散紅外技術檢測氣體的存在情況。傳感器包括一個紅外發射源，一個對偶紅外檢測器和一個獨特的光波導通到擴散氣體里。對偶紅外檢測器對入射光的變化產生響應并作用于傳感器，紅外光源脈沖占空比是50%，頻率通常在 2Hz 和 4Hz 之間。傳感器產生有源波長輸出，被測氣體改變了有源波長；而參考波長，沒有經過被測氣體。這些輸出包含一個和源脈沖一致的小交流信號，被疊加于一個直流消隱脈沖電平。傳感器通過一個嵌入熱敏電阻提供內部溫度測量。傳感器需要電源供電給紅外探測器，并且對外連接符合工業標準 7 管腳制式。

讓傳感器工作得介入一個合適的電源驅動電路和從直流消隱脈沖電平提取小交流信號的電路。該電路放大小交流信號，提取一個值，處理結果提供一個與氣體濃度相關的線性輸出。傳感器的溫度輸出用來提供溫度補償為了得到更全面的性能表現。

二、Cirius1微型紅外甲烷傳感器參數特征
? MEMS技術檢測器
? 檢測量程: 0-100% LFL 甲烷, 0-100% LFL 碳氫化合物 and 0-100% volume 甲烷
? 全金屬結構
? 專利權的傳感器設計
? 小的內部容量
? 低功率
? 有源信號和參考信號輸出
? 嵌入式熱敏溫度傳感器輸出
? 寬溫度范圍
? 快速響應
? 防中毒
? 故障保護操作
? 電氣隔離外殼

三、Cirius1微型紅外甲烷傳感器性能
功耗：通常 150mW
標稱量程：0 - 5% volume 甲烷，0 - 100% LFL 碳氫化合物，0 - 100% volume 甲烷
Max無故障時間：> 5 年
重量：17.6 克
抗震：遵循 EN61779-1
相對濕度：0 - 95% RH 不結露
工作溫度范圍：-30°C ~ +75°C
工作壓力范圍：700 - 1300 hPa
存儲溫度范圍：-40°C ~ +80°C
供電電壓范圍：2.8V - 5.5V
燈驅動電壓范圍：2.8V - 5.0V (50% duty cycle)
