產品介紹

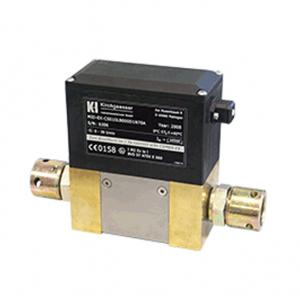

MID-EX-E礦用磁感應流量計特征:
? 堅固耐用，安全省心礦用傳感器，可選壓力測量
? 公稱通徑：
  - DN10, DN19, DN25
  - 可選插件耦合器DN10, DN12, DN19, DN25 或DN31
  - 可選插件頭DN32 和DN5（類型為SSKV重版本）
? 無移動部件使得產品無磨損，免維護
? 管道內無其他配件，產品沒有額外壓力損失
? 全面導向介紹
? 本產品專為測量導電流體流量，諸如水，乳液，淤泥，泥漿和膏（測量壓力可選）。
? 符合歐洲標準EN 13849-1標準（性能等級D）EN 61508標準（完整安全等級2），產品使用安全系統符合功能安全要求
? 本產品除連接處外全部完全密封
? 殼體：
  - 感應器：黃銅，青銅質
  - 電子部件部分：塑料
? 公稱壓力范圍：100bar(10 MPa) to 500 bar (50 MPa)
? 流量測量范圍：0 - 10 l/min (DN10) 至 0 - 600 l/min (DN25)
? 通過開關調控可將流量范圍調低一半
? 壓力測量范圍：0 - 40 bar (0 - 4 MPa) to 0 - 400 bar (0 - 40 MPa)
? 電氣連接：
  - 接線端口和接線螺桿M25x1.5
  - Machaczek連接器 型號ME2A10
  - PROMOS連接器 型號BN4160
  - Souriau連接器系列845，大小1號或是2號
  - Hydrostar連接器 型號SKK24
  - Hydrostar連接器 型號SKK45M 或
  - Hirschmann連接器 型號G4A5M
? 輸出信號:
  - 頻率5 - 15 Hz
  - 極限（開關輸出）
  - 電流4 - 20 mA
  - 電壓1 - 10 V
? 現提供另一種型號設備(MID-EX-E********77*)與CAN(CANopen)相連接，同時帶有可選溫度測量(0 - 100°C)。如欲了解詳情請參照操作指導ba052200zh。

MID-EX-E礦用磁感應流量計技術參數：
? 測量原理：磁感應(流量)
? 薄膜傳感器(壓力)
? 流量測量范圍：0 - 10 l/min to 0 - 600 l/min
? 壓力測量范圍：0 - 40 bar (0 - 4 MPa) to 0 - 400 bar (0 - 40 MPa)
? 電源：8.0 - 13.5 VDC (11.0 - 13.5 VDC 輸出的電壓設備，無需外接電源)
? 耗電量：< 1 W
? 電源輸出電壓：11.0 - 13.5 VDC
? 防護等級，符合EN 60529標準：IP 65
? 通過 94/9/EC (ATEX)認證：I M2 Ex ia I (BVS 07 ATEX E 060)
? 通過 IECEx認證：Ex ia I
  IECEx BVS 07.0010 (Dekra EXAM, 德國)
  IECEx TSA 11.0043X (TestSafe, WorkCover NSW, 澳大利亞)
? 礦用產品安全標志證書：J2013333
? 環境和介質溫度：
  Certificated acc. to ATEX:
    0°C - 80°C (MID-EX-E*)
  Certificated acc. to IECEx:
    0°C - 60°C (MID-EX-E*, excl. MID-EX-E********77*)
    0°C - 80°C (only MID-EX-E********77*)
? 測量誤差：max為終值的. ± 2%, typ.終值的 ± 1%
