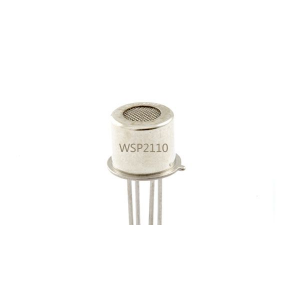

有機蒸汽傳感器 - WSP2110

Mouse over image to zoom

對甲苯、苯、甲醛等有機氣體具有高靈敏度
元件外形尺寸小
5V定電壓、低功耗
快速的響應恢復特性
簡單的驅動電路
優異的穩定性和長期的使用壽命

產品型號：: WSP2110

訂貨數量：

產品介紹

一、WSP2110型半導體有機蒸汽傳感器產品描述

WSP2110型半導體有機蒸汽敏感元件采用先進的平面生產工藝，在微型Al2O3陶瓷基片上形成加熱器和金屬氧化物半導體氣敏材料，用電極引線引出，封裝在金屬管座、管帽內。當有被檢測氣體存在時，空氣中VOC氣體的濃度越高，傳感器的電導率就越高。使用簡單的電路即可將這種電導率的變化轉換為與氣體濃度對應的輸出信號。

二、WSP2110型半導體有機蒸汽傳感器特點

對甲苯、苯、甲醛等有機氣體具有高靈敏度

元件外形尺寸小

5V定電壓、低功耗

快速的響應恢復特性

簡單的驅動電路

優異的穩定性和長期的使用壽命

三、WSP2110型半導體有機蒸汽傳感器主要應用

用于家庭環境的有害氣體檢測自動排風裝置、空氣清新機等

四、WSP2110型半導體有機蒸汽傳感器技術指標

產品型號			WSP2110
產品類型			平面半導體氣敏元件
標準封裝			金屬
檢測氣體			甲苯、甲醛、苯、酒精、丙酮等
檢測濃度			1-50ppm
標準電路條件	回路電壓	Vc	≤24V DC
	加熱電壓	VH	5.0V±0.2V ACorDC
	負載電阻	RL	可調
標準測試條件下氣敏元件特性	加熱電阻	RH	90Ω±5Ω（室溫）
	加熱功耗	PH	≤280mW
	敏感體表面電阻	Rs	10KΩ-100KΩ(in 10ppm 甲苯)
	靈敏度	S	Rs(in air)/Rs(10ppm甲苯)≥5
	濃度斜率	α	≤0.6(R20ppm/R5ppm甲苯)
標準測試條件	溫度、濕度		20℃±2℃；65%±5%RH
	標準測試電路		Vc:5.0V±0.1V； VH: 5.0V±0.1V
	預熱時間		不少于120小時
