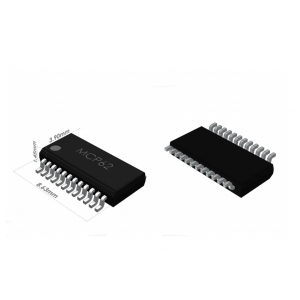

甚高頻數字單端電容處理器芯片 - MCP62/MCP62G
Mouse over image to zoom
? 電容檢測前端
– 測量單端電容
– 電容測量范圍：0~150pF
– 電容檢測頻率：10~100MHz
? 內核與系統
– 32-bit Arm?Cortex?-M0
– 工作頻率可達 48MHz
產品介紹
MCP62系列(Mysentech Capacitive Processor)是敏源傳感推出的新一代電容傳感微處理器 SOC芯片，集成了雙通道電容型模擬前端傳感電路(AFECAP)，可直接與被測物附近的單端對地電容極板相連，通過諧振激勵并解算測量微小電容的變化。激勵頻率在 10~100MHz 范圍內可配置，其頻率測量輸出為 16bit 數字信號，對應的電容感知較高分辨率為 1fF。
為了解決各行業的電容傳感應用，SOC 芯片集成了Arm? Cortex?-M0 內核的微處理器，可實現各種嵌入式感知處理的算法，將原始的振蕩頻率數值，轉換成電容值及液位、含水率、位移距離等具體物理量。此外，芯片的模擬前端還集成了溫度傳感電路，可用于進行溫度補償?shù)膫鞲袌?chǎng)景。內置的16KB Flash 存儲器，2KB SRAM，可讓開發者編寫應用軟件，并存儲傳感校準及應用數據。
芯片同時集成了 ADC、高級定時器、通用定時器、位基本定時器等硬件資源以及 USART、SPI 和 I2C接口。
特性：
? 電容檢測前端
– 測量單端電容
– 電容測量范圍：0~150pF
– 電容檢測頻率：10~100MHz
? 內核與系統
– 32-bit Arm?Cortex?-M0
– 工作頻率可達 48MHz
? 存儲器
– 16KB Flash 存儲器
– 2KB SRAM
? 時鐘、復位和電源管理
– 2.5V~5.5V 供電
– 上電/斷電復位（POR/PDR）、可編程電壓監測器（PVD）
– 內嵌 48MHz HSI 高速振蕩器
– 內嵌 40KHz LSI 低速振蕩器
– 支持較高 48MHz 外部時鐘輸入（HSE，通過 OSCIN 引腳）
? 低功耗
– 多種低功耗模式，包括：睡眠（Sleep）、停機（Stop）和深度停機（Deep Stop）
– 平均工作功耗：15uA @1Hz
? 5 個定時器
– 1 個 16 位 4 通道高級控制定時器（TIM1）
– 1 個 16 位 4 通道通用定時器（TIM3）
– 1 個 16 位基本定時器（TIM14）
– 1 個獨立時鐘的硬件看門狗定時器（IWDG）
– 1 個 Systick 定時器：24 位自減型計數器
? 11 個快速 I/O 端口
– 所有 I/O 口可以映像到外部中斷
– 所有端口均可輸入輸出電壓不高于 VDD的信號
? 3 個通信接口
– 1 個 USART 接口（支持 SPI 模式）
– 1 個 I2C 接口
– 1 個 SPI 接口
? 1 個 12 位模數轉換器（ADC），支持較快 1μs 轉換時間（1MSPS 采樣率），配置 5 個外部通道和 1 個可采集內置參考電壓的內部通道
? CRC 計算單元
? 96 位芯片唯一 ID（UID）
? 調試模式–串行調試接口（SWD）接口
? 工作溫度范圍-40℃~+85℃
? QSOP24/QFN24 封裝可選
應用：
? 連續液位檢測
? 含水率檢測
? 水浸檢測
? 物質介電檢測
? 位移感知
