產品介紹

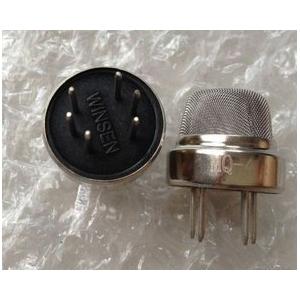

• 一、MQ-4天然氣傳感器產品描述

• MQ-4天然氣傳感器所使用的氣敏材料是在清潔空氣中電導率較低的二氧化錫(SnO2)。當傳感器所處環境中存在可燃?xì)怏w時，傳感器的電導率隨空氣中可燃?xì)怏w濃度的增加而增大。使用簡單的電路即可將電導率的變化轉換為與該氣體濃度相對應的輸出信號。

  MQ-4天然氣檢測傳感器對甲烷的靈敏度高，對丙烷、丁烷也有較好的靈敏度。這種傳感器可檢測多種可燃性氣體，特別是天然氣，是一款適合多種應用的低成本傳感器。




• 二、MQ-4天然氣傳感器特點

• 在較寬的濃度范圍內對可燃?xì)怏w有良好的靈敏度

  對甲烷的靈敏度較高

  長壽命、低成本

  簡單的驅動電路即可




• 三、MQ-4天然氣傳感器應用

• 家庭用氣體泄漏報警器

  工業用可燃?xì)怏w報警器

  便攜式氣體檢測器




• 四、MQ-4天然氣傳感器技術指標

產品型號			MQ-4
產品類型			半導體氣敏元件
標準封裝			膠木（黑膠木）
檢測氣體			天然氣、甲烷
檢測濃度			300-10000ppm(甲烷、天然氣)
標準電路條件	回路電壓	Vc	≤24V  DC
	加熱電壓	VH	5.0V±0.2V ACorDC
	負載電阻	RL	可調
標準測試條件下氣敏元件特性	加熱電阻	RH	31Ω±3Ω（室溫）
	加熱功耗	PH	≤900mW
	敏感體表面電阻	Rs	2KΩ-20KΩ(in 5000ppm CH4 )
	靈敏度	S	Rs(in air)/Rs(5000ppm甲烷)≥5
	濃度斜率	α	≤0.6(R5000ppm/R3000ppm CH4)
標準測試條件	溫度、濕度		20℃±2℃；65%±5%RH
	標準測試電路		Vc:5.0V±0.1V；   VH: 5.0V±0.1V
	預熱時間		不少于48小時
