產品介紹

大部分可穿戴設備采用光電容積脈搏波描記法(PPG)來測量心率及其他生物計量指標。PPG 是一種將光照進皮膚并測量因血液流動而產生的光散射的方法。該方法非常簡單，光學心率傳感器基于以下工作原理：當血流動力發生變化時，例如血脈搏率(心率)或血容積(心輸出量)發生變化時，進入人體的光會發生可預見的散射。

光學心率傳感器使用四個主要技術元件來測量心率：

光發射器 — 通常至少由兩個光發射二極管(LED)構成，它們會將光波照進皮膚內部。

光電二極管和模擬前端(AFE) — 這些元件捕獲穿戴者折射的光，并將這些模擬信號轉換成數字信號用于計算可實際應用的心率數據。

加速計 — 加速計可測量運動，與光信號結合運用，作為 PPG 算法的輸入。

算法 — 算法能夠處理來自 AFE 和加速計的信號，然后將處理后的信號疊加到 PPG 波形上，由此可生成持續的、運動容錯心率數據和其他生物計量數據。

一、穿戴心率光發射芯片 - PG-S188HQ-NA13的特性：

1.8mmⅹ0.8mm貼片LED，厚度0.55mm
低功耗
廣泛的視角
包裝:4000 pc /卷
通過無鉛認證

二、穿戴心率光發射芯片 - PG-S188HQ-NA13的應用：

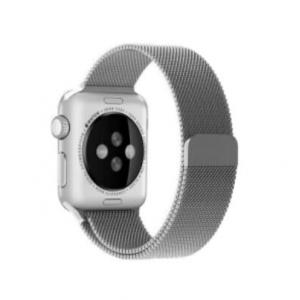

智能手環、手表

耳機心率血氧健康檢測
