微型皮拉尼真空傳感器PVC1000系列 描述：

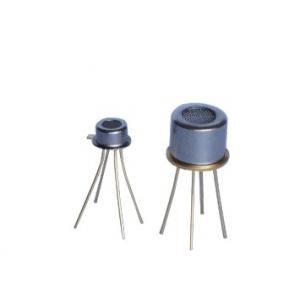

PVC1000系列MEMS微型皮拉尼真空傳感器提供了突破性的真空測量解決方案，不但體積小，而且具有超低功耗、長壽命、低現場維護和低成本的優點。

依據氣體熱導率與低真空范圍的壓力成正比的原理，微型皮拉尼真空傳感器測量加熱元件電阻值的微小變化，這一變化產生的原因是熱量傳遞到周圍氣體而引起的溫度改變，與氣體熱導率相關。

加熱元件(測量電阻)由位于絕熱膜上的鉑薄膜電阻構成。絕熱膜懸浮在一個微加工的空腔上，空腔底部表面與絕熱膜平行，以確保精確測量熱導率。因?yàn)橹恍枰倭繗怏w(腔內體積)就可以實現高精度的測量，微型皮拉尼真空傳感器具有超低功耗和快速響應時間。

傳感器芯片上有一個參考電阻，具有與測量電阻相同的溫度系數(TCR)，可用來做環境溫度補償。

采用MEMS技術生產的微型皮拉尼真空傳感器，在小型化的同時，實現了高可靠性、

低成本、使用方便和超低功耗，PVC1000系列產品已成為行業標準。采用PVC1000系列傳感器可以幫助客戶改進現有產品并開發出創新產品。

微型皮拉尼真空傳感器PVC1000系列特點：

超低功耗<5 mW

快速響應時間<5 mSec

適用低至0.1 cm3的氣體體積

長期穩定

可浸入溶劑中清洗，延長使用壽命

微型皮拉尼真空傳感器PVC1000系列應用：

密閉真空系統的泄漏檢測

真空包裝機

便捷式數字真空計

微型皮拉尼真空傳感器PVC1000系列額定值：

工作溫度：-25至85 °C

存儲溫度：-40

至90 °C

沖擊：100 g峰值(5次跌落，3軸)
