產(chǎn)品介紹

MS7683是一顆集成單通道視頻放大器與視頻銅軸線控解碼，外帶一個輔助比較器作為上電復位延時功能的一體化芯片。視頻放大器內(nèi)部集成 6dB 增益軌到軌輸出驅動器以及6階濾波器，-3dB帶寬達35MHz。視頻同軸線控解碼內(nèi)部集成一顆高速處理器，針對模數(shù)混合信號進行有效分離。它單電源供電范圍為+2.7V到+5V，并有極低的工作電流15.5mA，非常適用于電池供電應用。MS7683有關斷引腳可以關閉不同通道，減小電流消耗。MS7682采用 DFNWB-14L封裝，ESD保護可達到2KV。

一、視頻驅動放大器-MS7683的特性：

單通道 6 階 35MHz（HD）過濾器
透明的輸入箝位
6dB 增益輸出驅動器和驅動雙視頻負載
軌到軌輸出
輸入電壓范圍包括地
交流或直流耦合輸入
交流或直流耦合輸出
單電源供電范圍為 2.7V 到 5V
低功耗，工作電流為 15.5mA

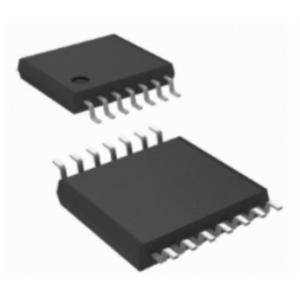

DFNWB-14L 封裝形式

二、視頻驅動放大器-MS7683的應用：
