視頻驅動放大器 - MS7336M
Mouse over image to zoom
-3dB 帶寬 35MHz/55MHz 可選擇10 階視頻濾波器
Transparent Sync-tip 輸入箝位電路
6dB 增益輸出驅動器和驅動雙視頻負載
軌到軌輸出
輸入電壓范圍包括地
交流或直流耦合輸入
交流或直流耦合輸出
單電源供電范圍為 2.7V 到 5V
低功耗，工作電流為 25mA

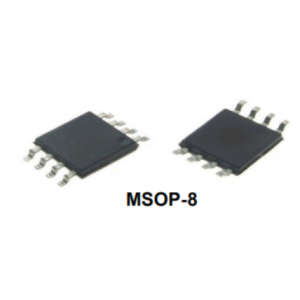

MSOP-8 封裝形式
產品介紹
MS7336M是一顆集成單通道視頻放大器與視頻同軸線控解碼為一體的芯片，同時還是一個帶寬可選擇的視頻放大器，它內部集成6dB增益軌到軌輸出驅動器以及10階濾波器，允許同一個輸入信號在-3dB帶寬35MHz和55MHz 之間進行選擇控制。視頻同軸線控解碼內部集成一顆高速處理器，針對模數混合信號進行有效分離，同時在其同軸控制端有箝位電路，適用于交流應用。它單電源供電范圍為+2.7V到+5V，并有極低的工作電流25mA，非常適用于電池供電應用。
MS7336M輸入信號為DAC的輸出，可直流耦合輸入或交流耦合輸入。內部二極管箝位和偏置電路可用于交流耦合輸入方式。MS7336M還包含內部電平移位電路，從而避免了同步脈沖被截斷并允許直流耦合輸出。MS7336M的輸出可驅動直流或交流耦合單（150Ω）或雙（75Ω）負載。MS7336M采用MSOP-8封裝，ESD保護大于3KV。
一、視頻驅動放大器-MS7336M的特性：
-3dB 帶寬 35MHz/55MHz 可選擇10 階視頻濾波器
Transparent Sync-tip 輸入箝位電路
6dB 增益輸出驅動器和驅動雙視頻負載
軌到軌輸出
輸入電壓范圍包括地
交流或直流耦合輸入
交流或直流耦合輸出
單電源供電范圍為 2.7V 到 5V
低功耗，工作電流為 25mA
MSOP-8 封裝形式
二、視頻驅動放大器-MS7336M的應用：
消費類視頻
便攜式和手持式產品
AHD/TVI/CVI 模擬高清視頻驅動以及反向控制解碼
