均衡FR-4電路板微帶線和高頻電纜損耗：可補償825MHz頻率處15dB的電纜損耗。
在1650Mbps速率時，對于0~15dB@825MHz 的信道損耗，抖動余量小于0.25UIPP
輸入端50Ω（每端至 VCC）±10%
輸出驅動器兼容DVI/HDMI1.3
輸出幅度：差分1050mVPP
ENABLE引腳控制選擇正常工作模式或掉電模式
LEVEL引腳選擇不同的輸出電流以適應連接或不連接背向電阻
產品介紹

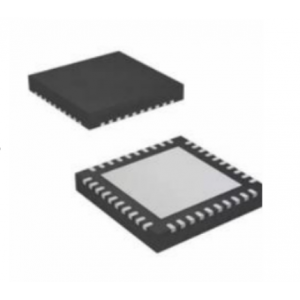

MS3814是一款TMDS均衡/驅動器芯片，用于補償FR-4和電纜到DVI/HDMI連接器的損耗。提供完全滿足DVI/HDMI TMDS要求的輸出。芯片還可用于DVI/HDMI電纜以延長傳輸距離，提高連接器接收側電纜通道的抖動余量。片上TMDS驅動器既可工作在典型的DVI/HDMI電流模式，此時差分輸出端不連接背向電阻；也可以工作在輸出電流提高50%的模式，此時差分輸出端跨接200Ω電阻，以獲得10dB的回波損耗。典型DVI/HDMI 輸出驅動器存在連接器與高阻抗DVI/HDMI輸出間的反射問題。可選擇的輸出電流（LEVEL 引腳控制）提供背向連接選項（例如差分輸出端跨接 200Ω電阻），有效降低反射，同時使輸出共模偏移降到最小。
MS3814采用單電源、4 個相同的通道設計。為了DVI/HDMI連接器布線靈活，時鐘和數據通道可以任意分配。數據傳送速率250Mbps~1650Mbps。
一、DVI/HDMI芯片-MS3814的特性：
均衡FR-4電路板微帶線和高頻電纜損耗：可補償825MHz頻率處15dB的電纜損耗。
在1650Mbps速率時，對于0~15dB @825MHz的信道損耗，抖動余量小于0.25UIPP
輸入端50Ω（每端至 VCC）±10%
輸出驅動器兼容DVI/HDMI1.3
輸出幅度：差分1050mVPP
ENABLE引腳控制選擇正常工作模式或掉電模式
LEVEL引腳選擇不同的輸出電流以適應連接或不連接背向電阻
在1650Mbps速率時，對于0~15dB @825MHz的信道損耗，抖動余量小于0.25UIPP
輸入端50Ω（每端至 VCC）±10%
輸出驅動器兼容DVI/HDMI1.3
輸出幅度：差分1050mVPP
ENABLE引腳控制選擇正常工作模式或掉電模式
LEVEL引腳選擇不同的輸出電流以適應連接或不連接背向電阻
二、DVI/HDMI芯片-MS3814的應用：
投影儀 DVI/HDMI 接口輸入
DVI-D/HDMI 電纜延長線模塊和有源電纜裝置
LCD 顯示設備
