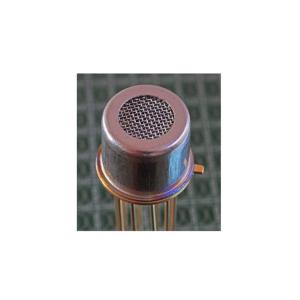

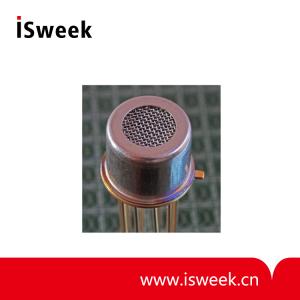

荷蘭Xensor 熱導式氣體傳感器 - XEN-3880-P2RW

Mouse over image to zoom

氫，氦和天然氣測量
用氦測試氫系統
包裝和真空系統的真空測量
氣體濃度測量

產品型號：: XEN-3880-P2RW

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

荷蘭Xensor 熱導式氣體傳感器XEN-3880-P2RW描述：

XEN-3880-PRW導熱系數計測量周圍的熱導率氣體，原理是氣體的不同它們的導熱性好，可以用來測量氣體濃度在二元混合物或準二元混合物，其中成分氣體具有不同的導熱系數，也可以是用于測量真空系統中的壓力。
傳感器芯片由一個硅框架和一個合成膜，中間是一個加熱器，用熱電堆測量它的溫度和芯片之間的熱導率測量環境和膜的中心。
在薄膜和頂部有一個硅蓋(屋頂)帶有過濾器的焊接帽(W)抑制流量敏感度。

荷蘭Xensor 熱導式氣體傳感器XEN-3880-P2RW特點：

二元和準二元混合物中氣體的長期穩定性分析
高靈敏度和分辨率
工作溫度:-250℃~ 150℃
濕度:0 ~ 95% RH，無冷凝
溫度測量Pt100 (P2)或Pt1000 (P3)元件
流量靈敏度可忽略不計

荷蘭Xensor 熱導式氣體傳感器XEN-3880-P2RW應用氣體類型測量：

氫，氦和天然氣測量
用氦測試氫系統
包裝和真空系統的真空測量
氣體濃度測量

荷蘭Xensor 熱導式氣體傳感器XEN-3880-P2RW參數：

參數體積
尺寸厚度(mm3 )	2.53.330.3
TO-5頭(mm2)	9 Ф x 6
長度引腳	14
TO-5重量	0.72
TO-5 +蓋子+過濾器重量	1.05
輸出
< 1mpa (V/W)的真空	130
空氣壓力100kpa (V/W)	30
空氣壓力10 MPa (V/W)	26
在100kpa (V/W)的氦中	7
在10mpa (V/W)的氦中	6.9
時間常數
空氣中(毫秒)	9
真空中(毫秒)	36
穩定性
短期1天	1
長期1年	300
熱敏電阻
膜(kK / W)	100
膜+空氣(kK/W)	23
大加熱電壓
空氣中(V)	2.5
真空(V)	1
