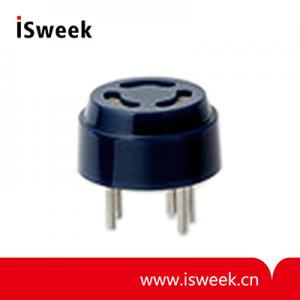

半導體氣體傳感器制冷劑(R22)傳感器 - SP-41-00

Mouse over image to zoom

高靈敏度

產品型號：: SP-41-00

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

半導體氣體傳感器?制冷劑(R22)傳感器?SP-41-00 描述：

SP-41是SnO2半導體氣體傳感器，對HCFS如氟利昂R22有高靈敏度，并且減少了其他氣體（如酒精）的靈敏度。

半導體氣體傳感器?制冷劑(R22)傳感器?SP-41-00 參數：

結構

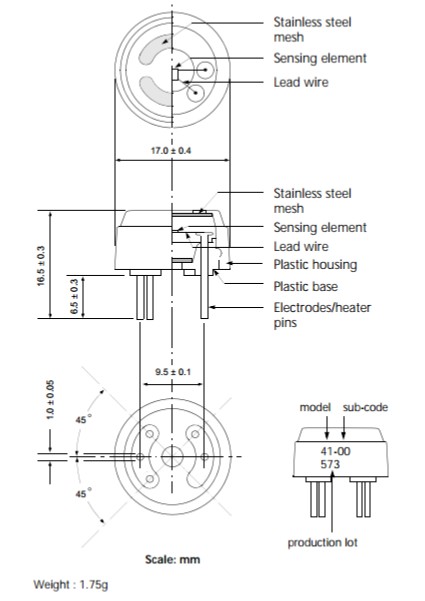

氣體感應半導體材料是小珠子的類型，加熱線圈和電極線嵌入在元件中。敏感元件安裝在金屬封裝內，此封裝是用可以空氣流通的雙不銹鋼網眼制成。此網眼具有防爆特性（Fig1）。

操作條件

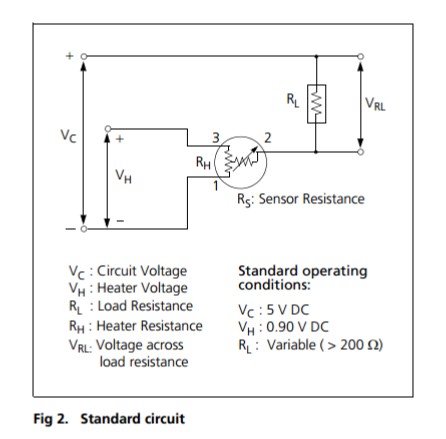

Fig2展示了此產品的標準使用電路。傳感器阻值（Rs）的變化導致了負載電阻(RL)上的電壓的變化。為了獲取最佳的性能和參數，加熱電壓（VH）,電路電壓（Vc）和負載電阻（RL）的值必須在給定的標準操作條件下的值，具體參數表在下一頁表述。

靈敏度特性

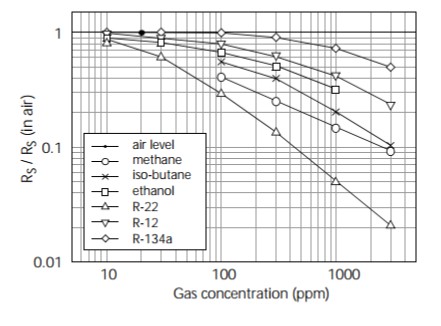

Fig3展示了SP-41(典型數據)的靈敏度參數曲線。氣體傳感器的靈敏度參數是傳感器阻值和氣體濃度的關系的體現。基于對數功能，傳感器阻值的減小，被測氣體濃度隨之增加。SB-41的靈敏度參數由以下的參數詳細說明。

--傳感器阻值：在含有1000ppm的R22空氣中?

--傳感器阻值變化率：在含有1000ppm~3000ppm的R22空氣中

具體參數

A.?標準操作條件

符號	參數	規格	條件
VH	加熱電壓	5V ±4%	AC或DC
VC	電路電壓	5V ±4%	AC或DC
RL	負載電阻	變化的	PS<15mW
RH	加熱電阻	40??± 2?	室溫
PH	加熱功耗	400mW	?PH = VH2?/ RH（典型)
PS	傳感器功耗	少于15mW	PS=(VC - VRL)2/RS

B．環境條件

符號	參數	規格	條件
Tao	操作溫度	-10~60°C	推薦范圍
Tas	儲存溫度	-20~70°C
RH	相對濕度	<95%RH
（O2）	氧氣濃度	21% ± 1%（標準條件）	相對較小值：>18%
（O2）	氧氣濃度	靈敏度參數受氧氣濃度變化的影響。

C．靈敏度參數

型號	SP-41-00
符號	參數	規格	條件
RS	傳感器阻值	1k?~10k?	在1000ppm R22的空氣中
β	靈敏度斜率	0.25~0.55	在3000ppm R22的空氣中的RS/在1000ppm R22的空氣中的RS
標準測試條件： ?溫度：20 °C ± 2 °C ??VC:10.0 V ± 1% ???????????????濕度：65% ± 5% ????????VH:5 V ± 1% ???????????????(在清潔的空氣中） ??????RL:10K??± 5% ???????????????預加熱時間：超過96小時

D．機械結構參數

項目	條件	規格
震動	頻率： 100cpm 垂直振幅：4mm 持續時間：1小時	應該在靈敏度參數中滿意的規格
沖擊	加速度：100G 碰撞次數：5次	應該在靈敏度參數中滿意的規格

E．組成材料

No.	部分	材料
?	敏感元件	SnO2
?	基片	Al2O3
1	導線	Au-Pd-Mo
2	加熱	RuO2
3	電極	Au
4	塑料外殼	尼龍46（UL94HB）
5	塑料基片	尼龍66（UL94HB）
6	不銹鋼網眼	SUS316(100網眼，雙層)
7	加熱器/電極引腳	鎳
